🚆 활주방지장치란 무엇인가?
전동차가 운행 중 속도를 줄이기 위해 제동(braking)을 걸면, 마찰에 의해 바퀴가 점점 느려집니다.
하지만 제동력이 너무 크거나 선로 상태(비, 눈, 낙엽 등)가 좋지 않은 경우, 바퀴가 회전하지 않고 미끄러지며 '활주(滑走)'하는 현상이 발생할 수 있습니다.
이런 활주는 다음과 같은 문제를 야기합니다:
- 바퀴가 회전하지 않고 ‘끌리는’ 현상 → 차륜 플랫(flat), 슬라이드(Slide) 발생
- 제동 거리가 길어져 정지 불능, 추돌 위험, 슬립(Slip) 현상
- 차량 진동, 소음 증가, 승객 승차감 저하
- 제동장치 및 차륜의 급속한 마모
이러한 문제를 해결하기 위해 차량에는 “활주방지장치(Anti-Skid Device)”가 장착되어 있습니다.
쉽게 말해, 열차용 ABS라고 보면 됩니다.
🔧 주요 구성 요소 및 역할
활주방지장치는 크게 다음과 같은 3가지 요소로 구성됩니다:

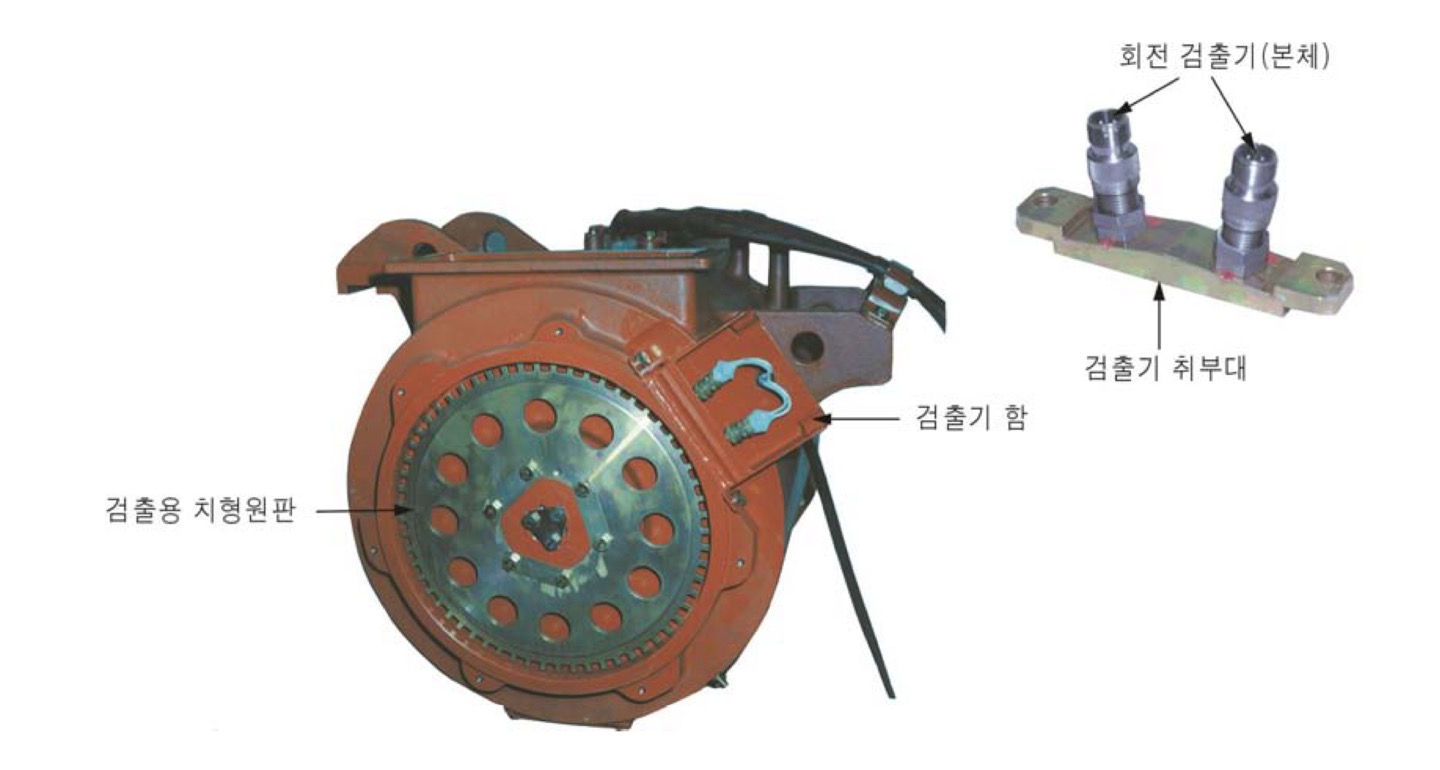

1. 속도 센서 (Speed Sensor)
- 차륜의 회전 속도를 실시간으로 측정합니다.
- 일반적으로 양쪽 차륜의 속도를 비교하여, 어느 쪽이 미끄러지는지를 감지합니다.
- 센서 방식은 자기 센서(Hall effect) 또는 전자기 유도 방식이 사용됩니다.
예: 좌우 차륜 중 한 쪽만 급격히 감속 → 활주로 판단
2. 제어장치 (Anti-Skid Controller)
- 안티스키드 제어장치는 4개의 차축 속도의 변화율(감속도)를 계산하고 각 대차의 안티스키드 덤프밸브를 제어합니다.
- 공전이나 활주가 어떤 차국에 발생되어 그에 따른 감속도신호가 기설정치를 초과하면, 안티스키드 제어유니트가 해당 대차의 BC압력을 배기시킵니다. 또한 다시 회전이 정상화되면, 제동력을 재개합니다.
- 안티스키드 제어장치가 고장 또는 작용되는 동안, 제어장치는 신호를 모니터 제어기에 보냅니다.

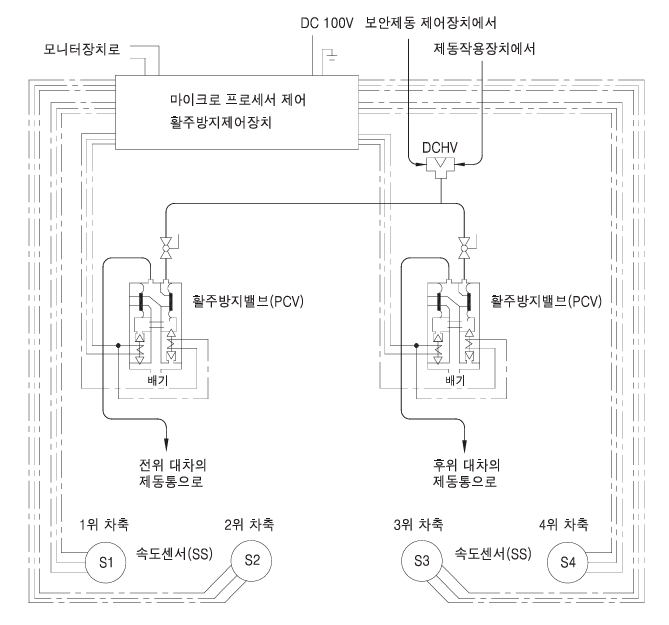

🔁 제어장치 흐름도
속도센서(S1~S4)
↓
활주방지장치 제어장치
↓
차륜 속도 비교 및 감속도 판단
↓
활주 감지 시 → PCV(압력제어밸브) 작동
↓
배기 또는 유지 → 제동통 공기 조절
↓
차륜 회전 정상 복귀
↓
활주방지장치 제어장치
↓
차륜 속도 비교 및 감속도 판단
↓
활주 감지 시 → PCV(압력제어밸브) 작동
↓
배기 또는 유지 → 제동통 공기 조절
↓
차륜 회전 정상 복귀

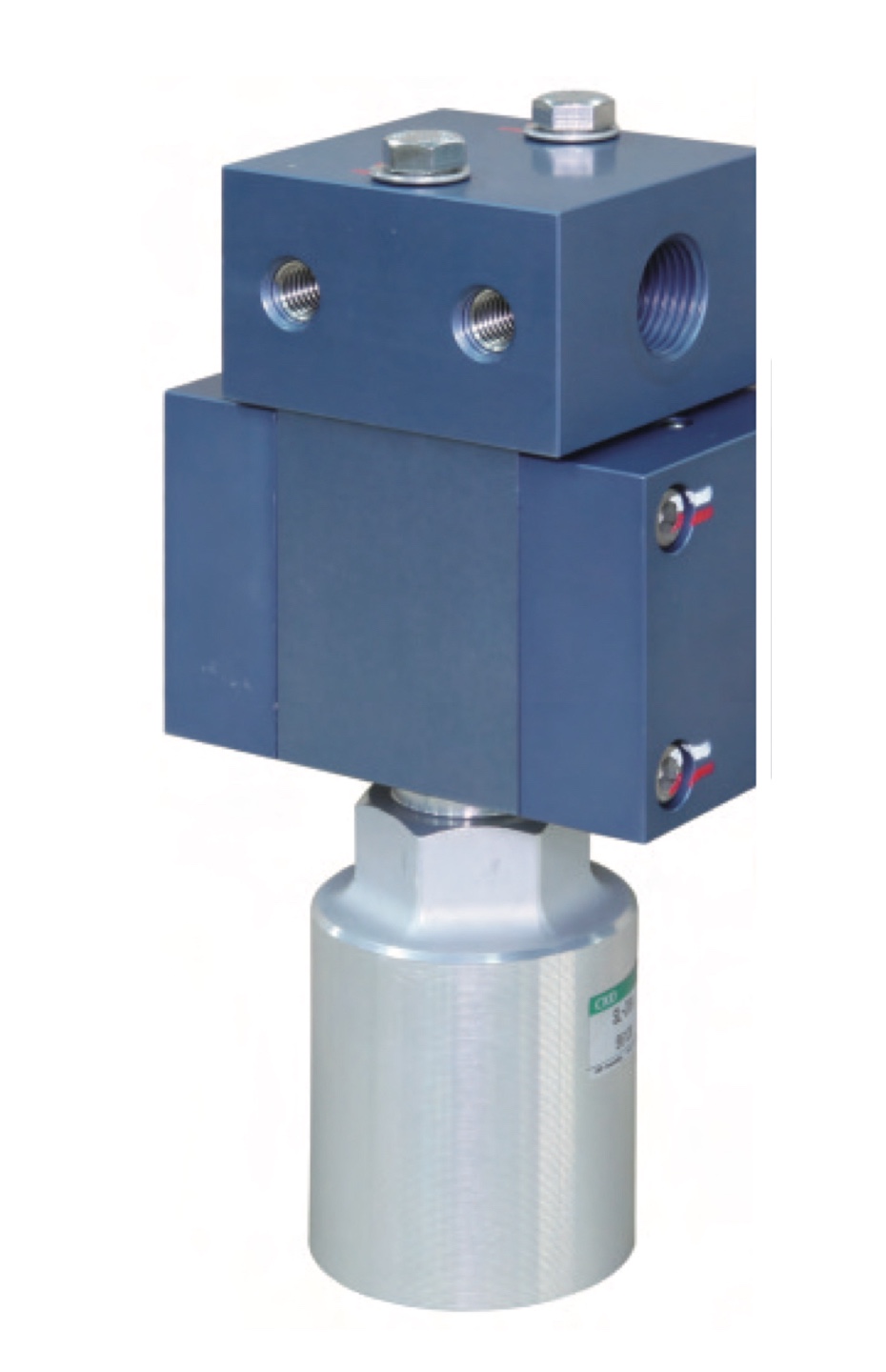

3. 공기 제어 밸브 (Air Control Valve)
- 제어기의 명령에 따라 브레이크 실린더에 가해지는 압력을 제어합니다.
- 정확한 제동 압력 조절을 통해 활주를 최소화하고, 전체적인 제동 안정성을 확보합니다.

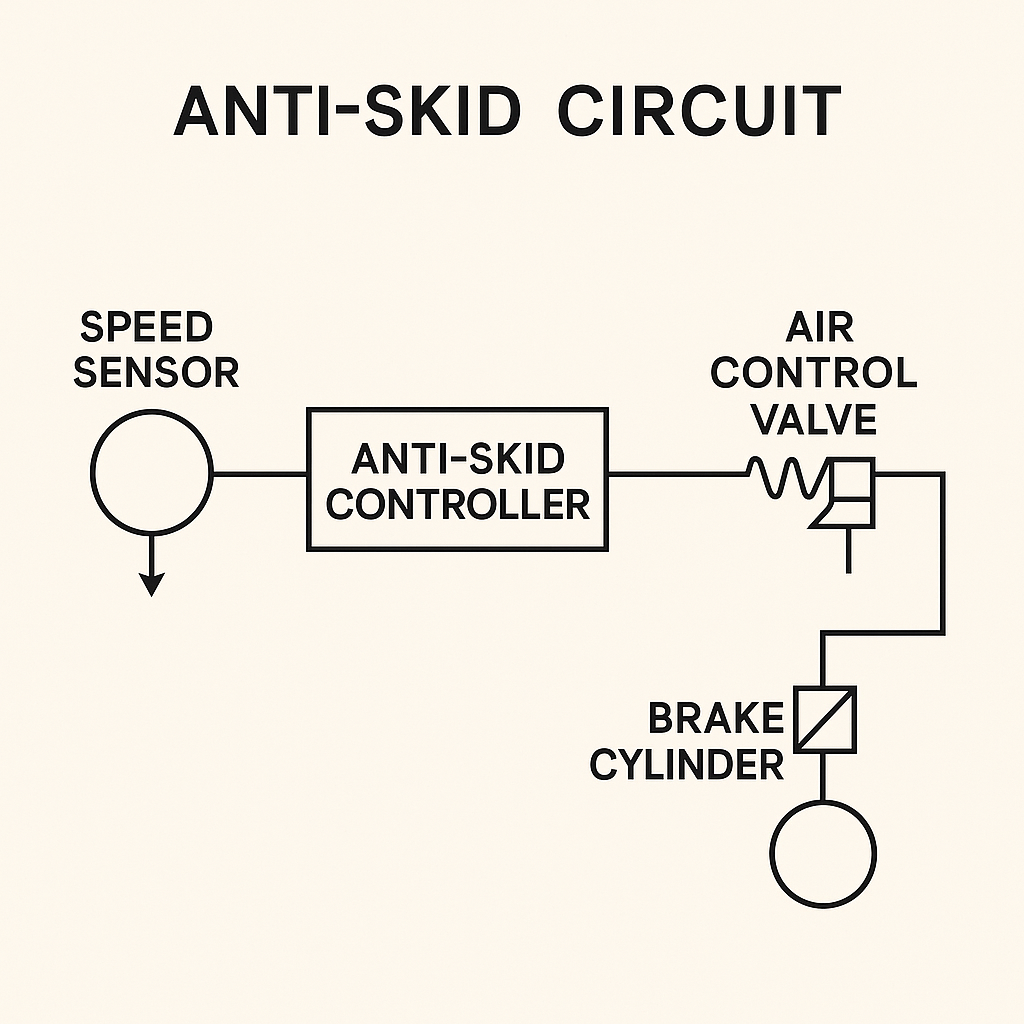

⚙️ 작동 원리 요약
아래는 Anti-Skid 장치의 일반적인 작동 흐름입니다.
⚙️ 작동 원리 요약
속도 센서 → 제어장치 → 공기 밸브 → 제동력 제어 → 차륜 회전 회복
흐름 예시
- 제동 시작: 공기압을 통해 브레이크 작동
- 센서가 차륜 속도 차이 감지
- 제어기에서 활주 발생 판단
- 공기 밸브 열림 → 압력 감소 → 제동력 순간 해제
- 차륜 회전 회복 확인 후 → 다시 제동력 인가
✅ 핵심은 속도 센서를 통한 실시간 감지와 제동력의 빠른 제어입니다.
🛠️ 실무 고장 사례: 속도 센서 출력 이상
현장에서 가장 자주 발생하는 고장은 바로 센서 출력 불량입니다.
🚨 고장 증상
- 제동 시 활주방지장치 경고등 점등
- 정상 주행 상황에서도 제동이 짧게 끊기거나 재차 걸림
- 차량 제동 상태 불안정 → 불필요한 제동력 해제 발생
🔍 고장 원인
- 속도 센서 신호 출력 불안정
- 센서와 제어기 간 결선 불량 또는 접점 불량
- 제어기 내부 회로 오동작
🛠️ 실제 조치 내용
- TCMS로 센서 신호 모니터링
- 센서 단자 커넥터 분리 후 재결선
- 멀티미터로 출력 확인 → 노이즈 감지
- 센서 교환 및 상태 정상화
⚠️ Tip: 센서 불량은 일시적인 노이즈로 오작동할 수 있으므로 확실한 전기적 점검 필수입니다.
📘 기술사 시험에서의 출제 포인트
철도신호기술사, 철도차량기술사 시험에서는 제동장치와 회로 제어가 주요 출제 영역입니다.
자주 나오는 질문 유형
- “전동차의 활주방지장치(Anti-Skid)의 구성과 작동 원리를 설명하시오.”
- “열차 활주 발생 시의 대책을 기술하시오.”
- “센서 불량에 의한 오작동 사례와 조치 방법을 서술하시오.”
답안 구성 팁
- 구성 요소 3가지 (센서–제어기–밸브)로 정리
- 회로 흐름도 간단하게 서술
- 실무 사례 1~2개 덧붙이면 점수 상승
💡 단순 기능만이 아닌, 회로·제어 논리까지 포함해야 좋은 점수를 받을 수 있어요.
✅ 마무리 정리
활주방지장치는 전동차의 안전한 제동을 위해 반드시 필요한 장비입니다.
센서와 제어기의 연동, 실시간 제동력 조절을 통해 활주를 예방하며,
고장 시에는 정확한 회로 진단과 센서 점검이 핵심입니다.
요약 포인트
- 제동 중 활주를 감지하고 제동력을 해제하는 장치
- 센서 → 제어기 → 밸브의 흐름으로 작동
- 고장은 주로 센서 출력 이상, 결선 불량
- 기술사 시험에도 자주 등장하는 핵심 회로 주제
